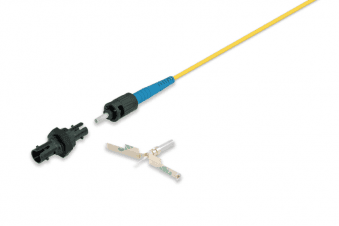

ST Fusion DIAMOND
Connecteur optique à souder
Points forts
- Répétabilité IL +/- 0.1dB
- Simple, rapide et fiable
- Grandes performances optiques (faibles pertes et haute réflectance)
- Pas de polissage, ni de manchon thermorétractable (gain de temps et absence de consommables)
- Performances optiques indépendantes de l'utilisateur
Description du produit
Le composant FUSION permet de monter rapidement et facilement un connecteur aux spécifications DIAMOND sur votre propre câble optique. La clé de ce système est la férule prête à l'emploi nommée CROCODILE ALBERINO. Cette férule est équipée d'une fibre optique déjà clivée et vérifiée par DIAMOND. Le composant se place directement dans une soudeuse optique, en face de votre câble.
Vous pouvez ainsi monter le type de connecteur de votre choix (SC, ST, E-2000, F-3000/LC, FC) en polissage 0° PC ou 8° APC directement sur la fibre optique (gainée 250um, 600um, 900um) ou le câble 1.6mm, 2.1mm, 2.4mm ou 3mm.
Le connecteur ST est un composant standard utilisé dans les domaines suivants : télécommunications, CATV, LAN, MAN, WAN, Test & Mesure, industrie, médical, capteurs. Il est conforme aux normes IEC 61754-13 & CECC 86 115-801.
Regarder sur YouTube :
Montage de connecteurs DIAMOND FUSION E-2000 / F-3000 / FC / ST / SC avec une soudeuse ZEUS D50
