E-2000 PM DIAMOND
Connecteur optique PM
Points forts
➔ Férules 0.1dB avec faible tolérance du diamètre < 0.2um
➔ Alignement Actif du Coeur (ACA) avec faible excentricité < 0.15
➔ Angle de sortie < 0.6°
➔ Orientation Active de la Polarisation (APO) < ±2°
➔ Ultra polish avec inspection de toute la surface de la férule
Description du produit
DIAMOND propose des connecteurs PM à haute performance destinés aux pigtails, jarretières, composants actifs et passifs. L'alignement actif du coeur de la fibre dans la férule (process nommé ACA) permet de minimiser les pertes d'insertion. En parallèle, l'alignement actif des axes de polarisation garanti de hautes valeurs de PER.

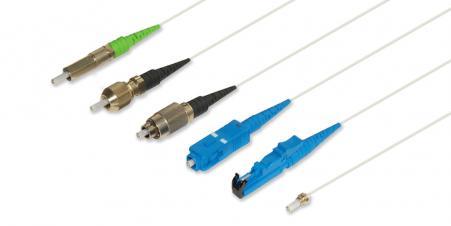

Le polissage est disponible en PC et APC pour différents connecteurs : E-2000™, SC, FC, DIN, DMI.
Documents (6)
Connecteur DIAMOND E-2000 Simplex datasheet 08 2015.pdf
705 KB
Connecteur DIAMOND Optical Interface PM.pdf
167 KB
Caracterisation des composants optiques PM (DIAMOND 2016).pdf
773 KB
Brochure Photonics DIAMOND FR 2014.pdf
2720 KB
E-2000 FAMILY Datasheet DIAMOND.pdf
3622 KB
Brochure connecteurs DIAMOND PM-PS 2017.pdf
345 KB
